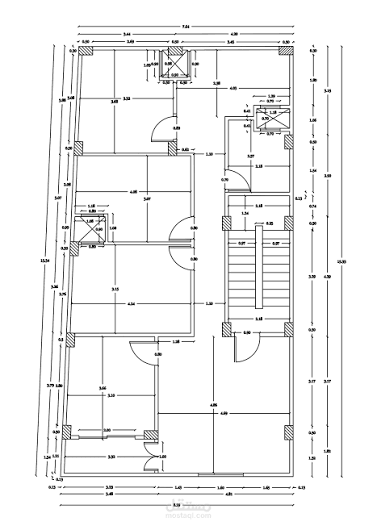

المخططات واللوحات التنفيذية (ويصطلح عليها هندسياً بـ Shop Drawings) هي رسومات هندسية بالغة الدقة والتفصيل، يتم إعدادها بواسطة المقاول أو مهندسي المكتب الفني، بهدف توضيح كيفية تنفيذ وتصنيع وتركيب المكونات المختلفة للمشروع داخل الموقع بدقة متناهية.
تتجاوز هذه اللوحات الأبعاد العامة للمشروع، لتشمل تفاصيل التوصيلات، والمواد المستخدمة، وطرق التثبيت، والارتفاعات الدقيقة، وأماكن التقاطعات بين الأنظمة المختلفة (المعمارية، والإنشائية، والكهروميكانيكية). إنها بمثابة “كتالوج التشغيل الفعلي” الذي يحول الرسومات المبدئية إلى خطوات عملية قابلة للتطبيق الفوري دون اجتهاد شخصي من العمالة.
الفروق الجوهرية: مخططات التصميم vs المخططات التنفيذية vs مخططات كما نُفذ
من أكثر الأخطاء الشائعة في قطاع المقاولات والتشييد هو خلط المفاهيم بين أنواع اللوحات الهندسة المختلفة. لضمان سلاسة العمل، يجب التمييز بين ثلاث مراحل رئيسية للمخططات:
1. مخططات التصميم (Design Drawings / Tender Drawings)
هي اللوحات التي يضعها الاستشاري المصمم في بداية المشروع لتوضيح الفكرة المعمارية العامة، التوزيع الفراغي، والمحددات الإنشائية الأساسية. تُستخدم هذه اللوحات للحصول على تراخيص البناء وطرح المشروع في مناقصة، لكنها غير صالحة للتنفيذ المباشر في الموقع لأنها تفتقر إلى التفاصيل التشغيلية الدقيقة وقياسات التصنيع.

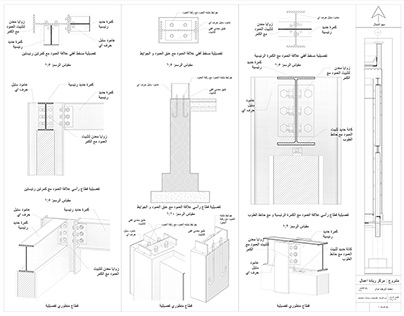

2. المخططات واللوحات التنفيذية (Shop Drawings)
هي محور حديثنا، وتأتي في المرحلة التالية بعد اعتماد لوحات التصميم. يقوم المكتب الفني للمقاول بإعادة رسم اللوحات بمقياس رسم أكبر (مثل 1:20 أو 1:10) لتوضيح التفاصيل الدقيقة (Detailing)، مثل تفريد حديد التسليح، وقطاعات الألومنيوم، ومسارات التكييف بدقة بالغة تتوافق مع المواد الموردة فعلياً للموقع.
3. مخططات كما نُفذ (As-Built Drawings)
بعد الانتهاء من العمليات الإنشائية، تظهر دائماً بعض التعديلات الطفيفة الناتجة عن ظروف الموقع الواقعية. هنا يأتي دور لوحات “As-Built” التي توثق الوضع الفعلي للمبنى بعد تنفيذه تماماً. تُعد هذه اللوحات كنزاً حقيقياً لعمليات الصيانة الدورية وإدارة المرافق المستدامة مستقبلاً.
| وجه المقارنة | مخططات التصميم (Design) | المخططات التنفيذية (Shop Drawings) | مخططات كما نُفذ (As-Built) |
| الهدف الأساسي | توضيح الفكرة وتحديد نطاق العمل والميزانية. | توجيه العمالة وتصنيع المواد بدقة في الموقع. | توثيق الوضع الفعلي للمبنى بعد انتهاء التنفيذ. |
| الجهة المسؤولة | الاستشاري المصمم (المعماري / الإنشائي). | مهندس المكتب الفني التابع للمقاول. | مهندس الموقع والمكتب الفني للمقاول. |
| مستوى التفاصيل | عام (أبعاد رئيسية، مساحات، أشكال عامة). | تفصيلي ومقاسات دقيقة وتحديد المواد والربط. | دقيق ومطابق للواقع الفعلي بنسبة 100%. |
الأنواع الرئيسية للوحات التنفيذية في المشروعات الهندسية
لا يمكن اختزال الرسومات التنفيذية للمباني في قطاع واحد؛ فالمبنى منظومة متكاملة تتداخل فيها تخصصات متعددة. تنقسم اللوحات التنفيذية إلى أربعة أقسام رئيسية:
أولاً: المخططات التنفيذية المعمارية (Architectural Shop Drawings)
تركز على اللمسات النهائية، والتشطيبات، والمظهر الخارجي والداخلي للمبنى مع مراعاة الأبعاد الوظيفية. وتشمل:
- لوحات تكسيات الحوائط والأرضيات: توضح نمط تركيب الرخام أو السيراميك (Layout) وبداية ونهاية “العراميس” لتجنب الهدر في المواد.
- الأسقف المستعارة (False Ceilings): توضح منسوب السقف، وتوزيع بلاطات الجبس، وأماكن فتحات الإضاءة والتكييف.
- تفاصيل الأبواب والشبابيك: قطاعات تفصيلية لطرق تثبيت الحلقان، وأنواع الإكسسوارات، والزجاج المستخدم.
- لوحات الواجهات الخارجية: تفاصيل تثبيت الكلادينج، أو الحجر الطبيعي، أو الواجهات الزجاجية (Curtain Walls).
ثانياً: المخططات التنفيذية الإنشائية (Structural Shop Drawings)
هي الأهم لسلامة المبنى وأمانه، حيث تحول الحسابات الإنشائية الجافة إلى تفاصيل حديدية وخرسانية واضحة للمشرفين. وتشمل:
- تفريد حديد التسليح (Bar Bending Schedule – BBS): لوحات توضح طول كل سيخ حديد، وزاوية انحنائه، وعدد الأسياخ في المتر لتقليل هالك الحديد.
- المحاور والأعمدة والقواعد: تحديد الأبعاد الدقيقة لصب الخرسانات وأماكن أشاير الأعمدة.
- القطاعات التفصيلية للكمرات والأسقف: توضح أماكن وصلات الحديد (Lap Splices) وتكثيف الكانات في مناطق العزوم القصوى.
ثالثاً: المخططات التنفيذية الكهروميكانيكية (MEP Shop Drawings)
تعتبر الأنظمة الميكانيكية والكهربائية عصب المبنى المشغل، وتتطلب لوحات تنفيذية معقدة لمنع التضارب. وتشمل:
- مخططات التكييف والتهوية (HVAC): مسارات مجاري الهواء (Ducts)، وأحجامها، وأماكن الماكينات، ومخارج الهواء (Diffusers).
- الأنظمة الصحية والسباكة (Plumbing): مسارات مواسير التغذية بالمياه النقية، وشبكات الصرف الصحي، وميول المواسير.
- الأنظمة الكهربائية (Electrical): مسارات الكابلات، وتوزيع لوحات التوزيع الرئيسية والفرعية، وشبكات الإنارة والتيار الخفيف (أنظمة الحريق، الكاميرات، الإنترنت).
أهمية إعداد الرسومات التنفيذية للمباني قبل بدء العمل
إن القفز مباشرة إلى مرحلة البناء والتشطيب اعتماداً على لوحات التصميم الأولية هو الوصفة المثالية للفشل الهندسي والمالي. تتلخص أهمية إعداد الرسومات التنفيذية للمباني في النقاط التالية:
- منع التضارب في الموقع (Clash Detection): في مرحلة التصميم، قد يمر مجرى تكييف ضخم في نفس النقطة التي يمر بها كمرة إنشائية أو ماسورة صرف صحي. تتيح اللوحات التنفيذية حل هذه التعارضات على الورق (أو عبر برامج النمذجة) قبل صب الخرسانات وتكبد خسائر التكسير وإعادة العمل.
- التحكم الدقيق في التكاليف وحصر المواد: عندما يمتلك المقاول مخططات ولوحات تنفيذية معتمدة، يمكنه طلب كميات دقيقة من المواد (مثل الحديد، الرخام، كابلات الكهرباء) بناءً على مقاسات تصنيع حقيقية، مما يلغي الهدر تماماً ويرفع كفاءة إدارة المخزون.
- تسريع وتيرة التنفيذ: تسير معدلات العمل في الموقع بسلاسة مذهلة عندما يمتلك المشرف والمهندس لوحة واضحة لا تترك مجالاً للتخمين أو الانتظار لاستشارة المصمم حول منسوب أو بُعد معين.
- ضمان الجودة ومطابقة المواصفات: توفر اللوحات التنفيذية معياراً واضحاً للاستشاري لمعاينة واستلام الأعمال؛ فإما أن يكون التنفيذ مطابقاً للوحة المعتمدة أو يُرفض، مما يضمن خروج المشروع بأعلى مستويات الجودة الهندسية.
يمكنك التواصل مع أفضل شركات التشطيبات في مصر التي تقدم حلول متكاملة تناسب مختلف الميزانيات مع الحفاظ على جودة التنفيذ والتفاصيل.
معايير وإجراءات اعتماد المخططات التنفيذية
لا تكتسب المخططات واللوحات التنفيذية شرعيتها القانونية والفنية داخل الموقع بمجرد رسمها، بل يجب أن تمر بـ دورة اعتماد مستندات ومخططات هندسية صارمة لضمان الموثوقية:
- الإعداد والمراجعة الداخلية: يقوم مهندس المكتب الفني للمقاول بإنشاء اللوحات ومراجعتها داخلياً للتأكد من مطابقتها لمواصفات المشروع وعقوده.
- التقديم للاستشاري (Submittal): يتم إرسال المخططات مصحوبة بـ “طلب اعتماد مخطط تنفيذي” (Shop Drawing Submittal) إلى مهندس الاستشاري الممثل للمالك.
- مراجعة الاستشاري ومنح الأكواد: يقوم الاستشاري بدراسة اللوحة بدقة وإعطائها كوداً محدداً يعبر عن حالتها:
- الكود (A): معتمد بالكامل وبدون ملاحظات (Approved)، ويمكن البدء في التنفيذ فوراً.
- الكود (B): معتمد مع وجود ملاحظات طفيفة (Approved as Noted)، يمكن التنفيذ بشرط تعديل الملاحظات في الموقع دون إعادة تقديم.
- الكود (C): مرفوض ويجب إعادة التعديل والتقديم (Revise and Resubmit)، ويحظر تماماً العمل بموجبه.
- الكود (D): مرفوض تماماً لعدم مطابقته لأصل المشروع.
